什么是ISTA沖擊試驗
ISTA沖擊試驗是其測試標準中規定的一系列測試項目，是為了模擬包裝在運輸和搬運過程中經歷的沖擊等情況。沖擊試驗可模擬產品包裝在實際環境中抗沖擊損壞的能力，如搬運、貨架的堆疊、電機的滑動、機車的裝卸、產品的運輸?shù)鹊龋@些測試可了解這些沖擊破壞對于包裝中的產品有怎樣影響。
進行試驗前
1. 測量包裝品的重量和尺寸
你應該知道包裝品的：
? 總重量: 英磅(公斤）
? 外形尺寸(長寬高)(LxWxH)英寸(毫米或米）
2. 確定跌落高度和沖擊速度

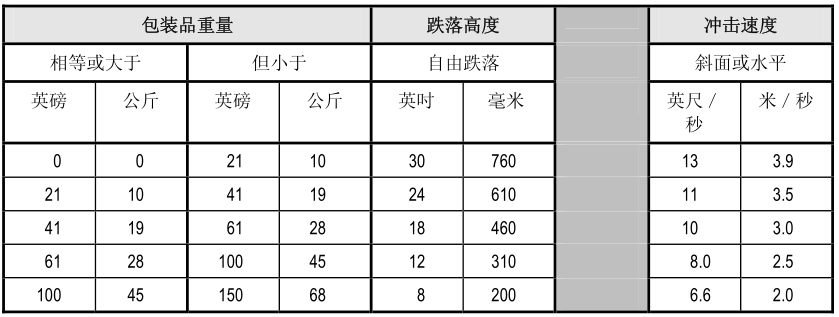

試驗跌落高度隨包裝品的重量不同而變化．從下列圖表中找出包裝品的重量來決定跌落高度或相當?shù)挠糜谔娲湓囼灥臎_擊速度：
ISTA沖擊試驗分類
本標準規定了測試方法和設備，其沖擊面應為
A) 垂直于90°的平面（用于自由落體跌落試驗）
B) 垂直傾斜10 +/-1°的平面(用于斜面試驗)，或
C) 垂直于1°以內的平面 (用于水平或鐘擺試驗)。
跌落試驗（90°）
跌落試驗?zāi)M了產品或包裝產品在運輸和處理過程中可能經歷的自由落體沖擊跌落。跌落試驗主要是評價產品或包裝在運輸和裝卸過程中承受跌落的能力，以改進產品和包裝設計。 跌落高度由包裝件的質量而定。
- 包裝產品重量 ≤68kg: ISTA 1A, 1C, 1G, 2A, 3A, 3F
- 包裝產品重量 >68kg: ISTA 1B, 1D, 1H, 2B, 3B
- 組合負載 (托盤): ISTA 1E, 2C, 3E

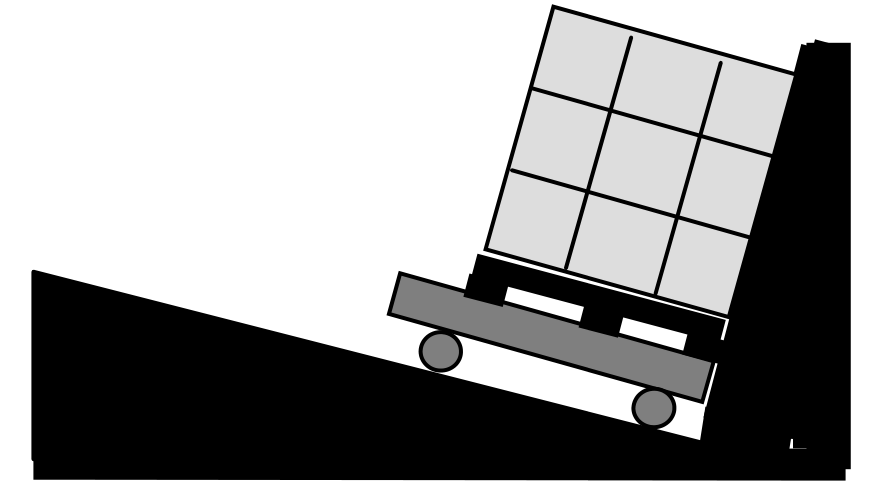

斜面沖擊試驗(10±1°)
如果使用斜面沖擊試驗機，最小沖擊速度必須達到1.2米/秒。
斜面沖擊試驗包括對裝載的集裝箱或裝運裝置（托盤負載）進行沖擊試驗的兩個程序，如下所示:
程序A，用于測試集裝箱或運輸裝置承受沖擊的能力，以及
程序B，用于測試容器或運輸裝置或內部包裝或兩者在受到?jīng)_擊時對內容物提供保護的能力。
- 包裝產品重量 ≤ 150 lbs. (68kg): ISTA 1A, 2A
- 包裝產品重量 > 150 lbs. (68kg): ISTA 1B, 2B, 3B
- 組合負載 (托盤): ISTA 1E, 3B, 3E

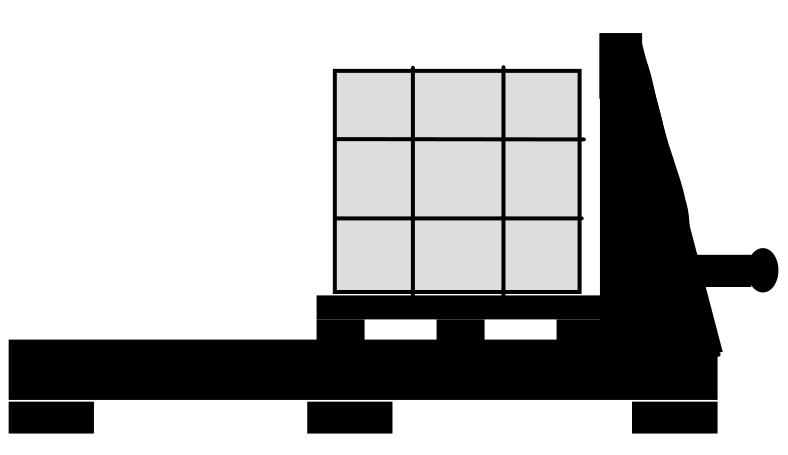

水平?jīng)_擊試驗 (<1°)
如果使用水平?jīng)_擊機，最小沖擊速度必須達到1.2米/秒，并且必選沖擊必須是10ms脈寬的半正弦波。
水平?jīng)_擊試驗旨在確定包裝或產品承受實驗室模擬水平?jīng)_擊力的能力。
水平?jīng)_擊試驗中使用的水平?jīng)_擊是編程沖擊輸入，代表運輸和處理環境中發生的危險。環境危害可能包括軌道切換影響、叉車編組影響等。
- 包裝產品重量 ≤ 150 lbs. (68kg): ISTA 1A, 2A, 3A, 1C, 1G
- 包裝產品重量 > 150 lbs. (68kg): ISTA 1B, 2B, 3B, 1H
- 組合負載 (托盤): ISTA 1E, 3B, 3E
ISTA沖擊試驗步驟
沖擊—跌落試驗 以ISTA 1A 為例
步驟1 根據 沖擊試驗開始之前部分, 確定試驗方法和所要求的跌落高度或沖擊速度。
步驟2 根據面, 邊緣和角的標記部分, 你的包裝品是否帶有六面?
? 若有, 進行下一個步驟
? 若沒有, 請看步驟 6

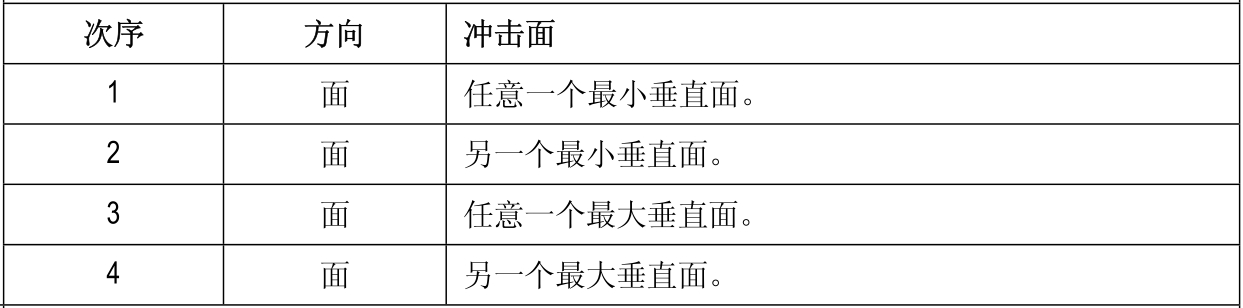

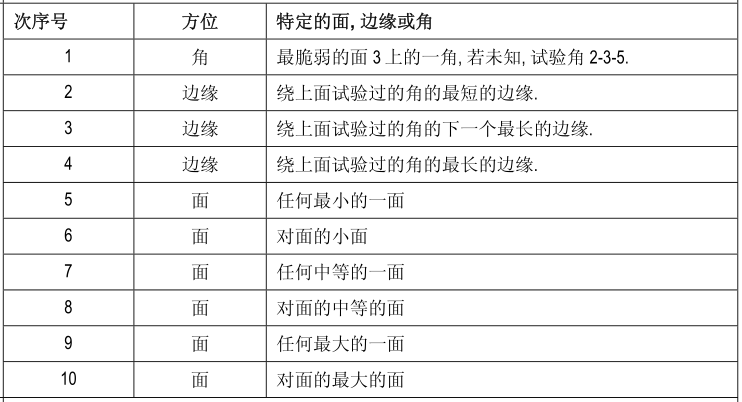

步驟3 依照步驟1中決定的方法和設定數據對包裝品進行試驗，試驗應按照下表中的次序.
步驟4
步驟5 所有的試驗到此完畢
步驟6 選擇底面角來替換在步驟 4次序 1所要求的角, 開始試驗
步驟7 標記符合步驟 4次序 2至 4要求的包裝品的各邊緣
步驟8 選擇任何六面來替換符合步驟 4次序 5至 10要求的包裝品的各面
步驟9 用步驟 6至 8標記的角, 邊緣和面,然后再回到步驟 3開始試驗
步驟10 所有的試驗到此完畢
ISTA沖擊-斜面或水平?jīng)_擊試驗 以ISTA 3E 為例
步驟1 包裝件是否探出托盤的邊緣
是，則進行步驟3;
不是，則進行步驟2。

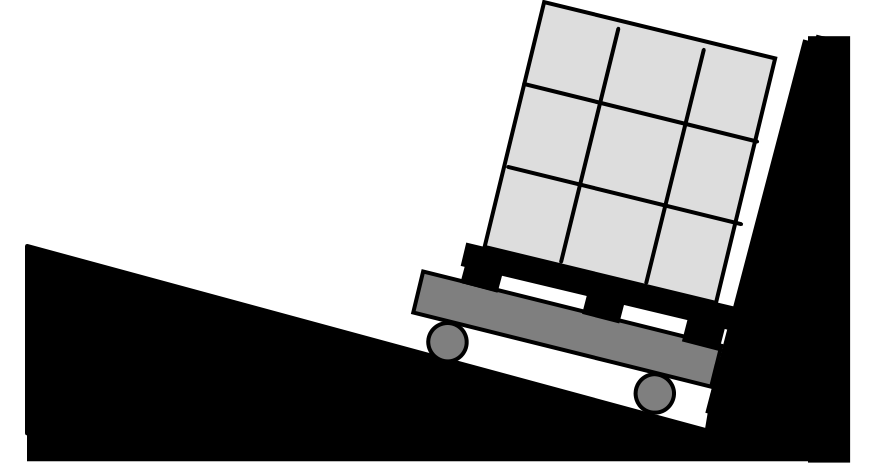

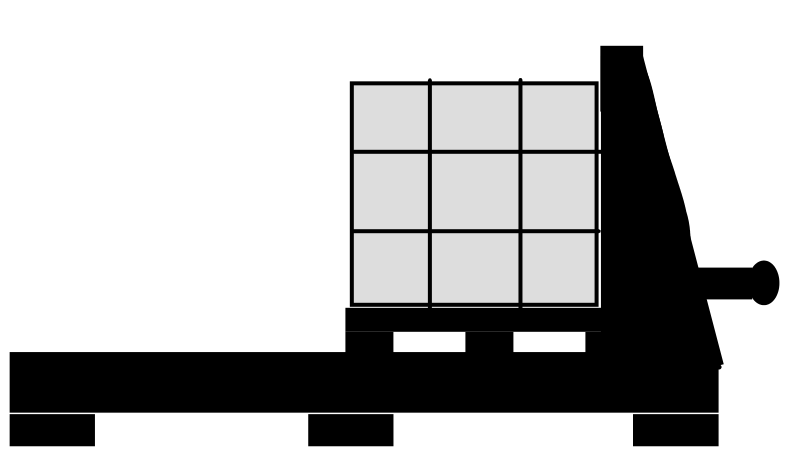

步驟2 將集合包裝居中放置在小車上，托盤的前邊靠在試驗機的擋板上并平行于小車的前緣平齊，進行步驟4。
步驟3 將集合包裝居中放置在小車上，集合包裝的垂直面靠在沖擊試驗機擋板上并與小車前緣平齊。
步驟4 試驗最小沖擊速度為42英寸/秒(1.1米/秒)， 如果任意一次試驗的沖擊速度小于42英寸/秒(1.1米/秒)，那么需要重做這次試驗，直至達到最小速度的要求。
步驟 5 沖擊試驗結束
科瑞迪ISTA沖擊試驗設備
科瑞迪 (CME)可提供以下幾種試驗設備以完成ISTA標準中的跌落試驗，斜面沖擊試驗和水平?jīng)_擊試驗：
跌落試驗—KRD40/KRD41/KRD42跌落試驗臺
斜面沖擊—KRD100斜面沖擊試驗臺
水平?jīng)_擊—KRD100H水平?jīng)_擊試驗臺

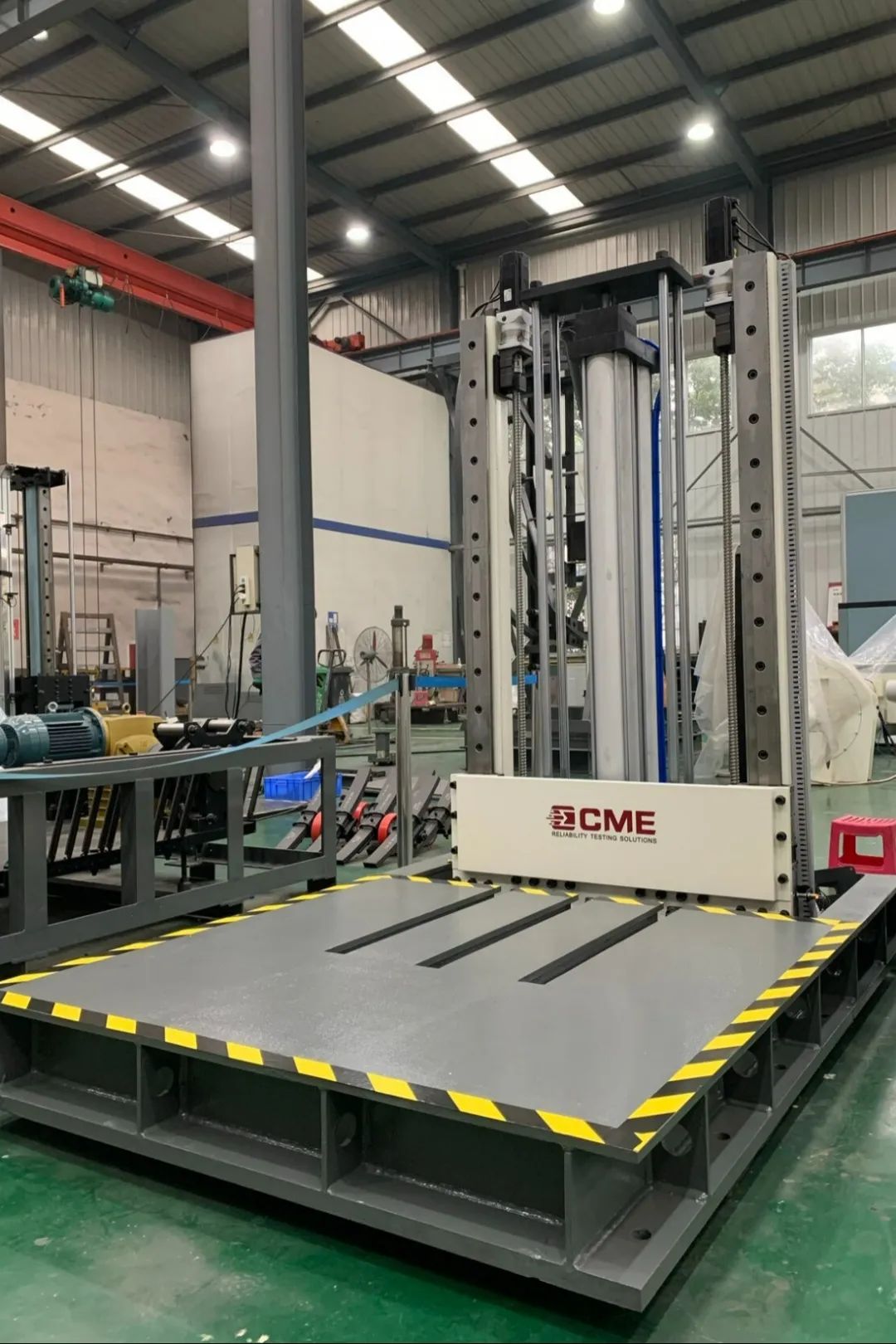

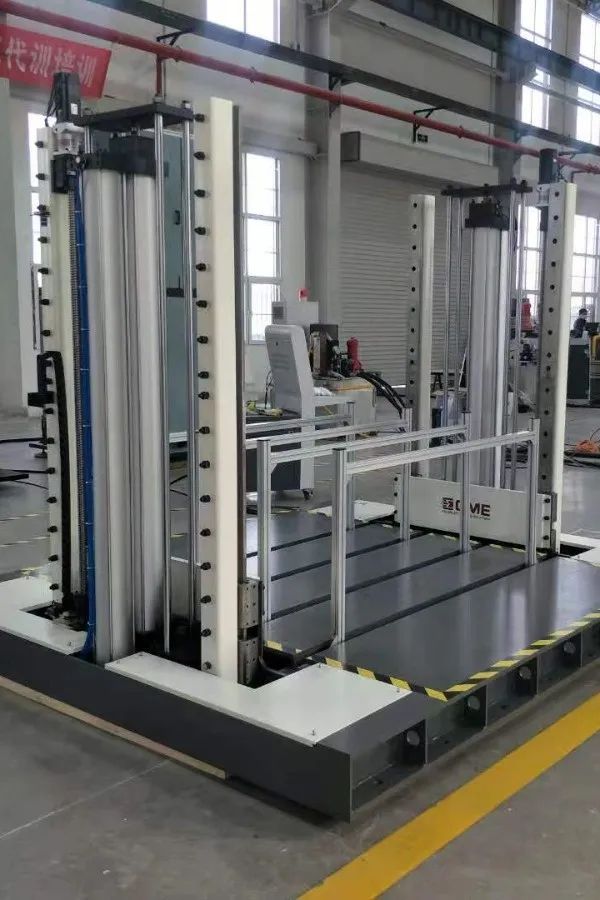

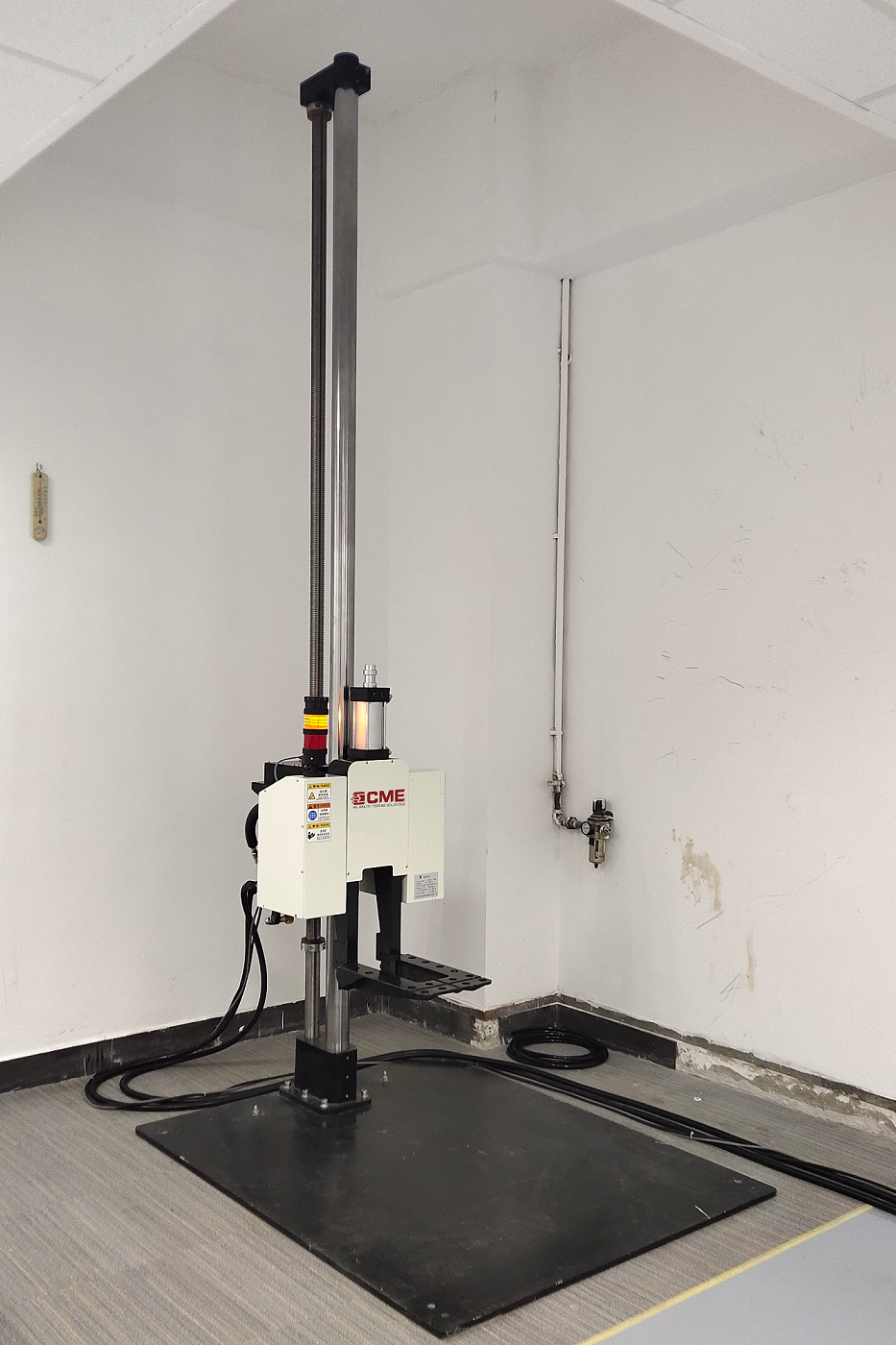

KRD40/KRD41/KRD42 跌落試驗臺
跌落試驗臺主要用于測試包裝產品的抗跌落和沖擊性能。它們可以實現試品面、棱、角的跌落試驗。該設備主要用于評估產品包裝件在運輸和裝卸過程中承受跌落的能力，從而改進和完善包裝設計。
型號: KRD40 KRD41 KRD42
跌落高度 (mm): 0~1500 300~1500 0~1200
最大負載 (kg): 300 200 2000
試驗方式: 面，棱，角
標準: ATSMD5276 ISTA1A, 1B, 1C, 1D, 1G, 2A, 2B, 2C, 3A, 3B, 3E, 3F, 3H, 3K, 6-AMAZON.COM-SIOC, 6-FEDEX
性能特點
采用氣動和伺服電機驅動方式，提升過程平穩，具有上、下位移限制，安全可靠
單導軌或者雙導軌導向，高度任意調節，滿足用戶的不同需求；
可對試品棱、面、角不同方向夾緊跌落試驗；
試驗機采用PLC全自動控制，大尺寸真彩觸摸液晶屏，人性化顯示界面，操作方便快捷；
只需將試驗機放在平整的大理石或水泥地面上，無需專用地基， 無其它復雜的操作或安裝；
可以實現遠程遙控控制，保證操作人員的安全（定制功能）。
KRD40 KRD41 KRD42

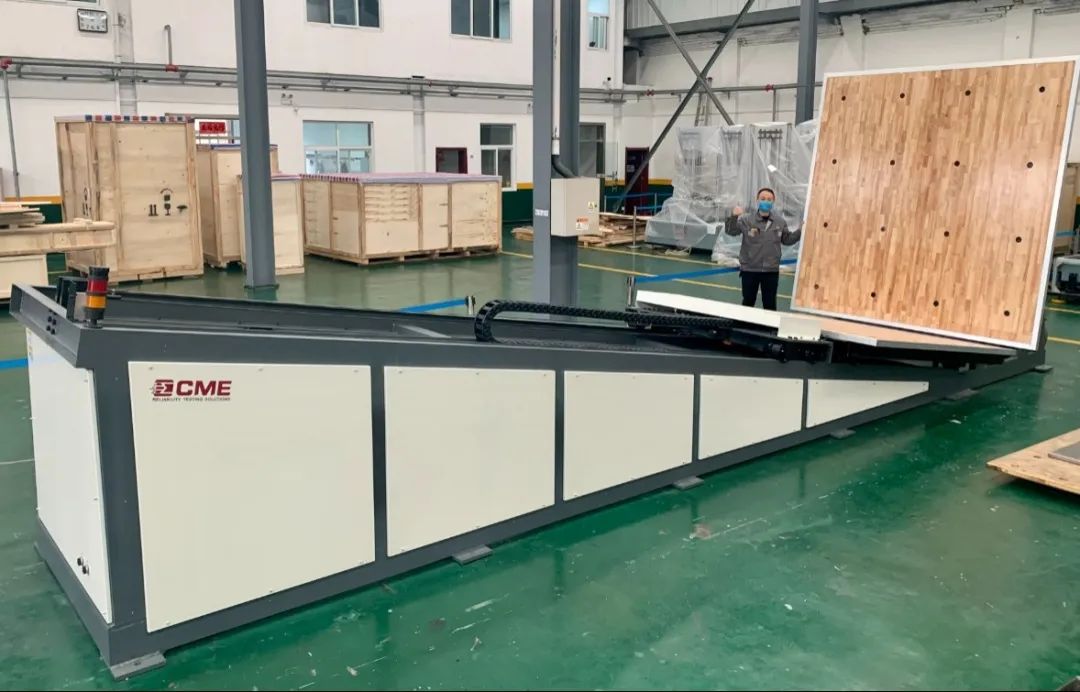

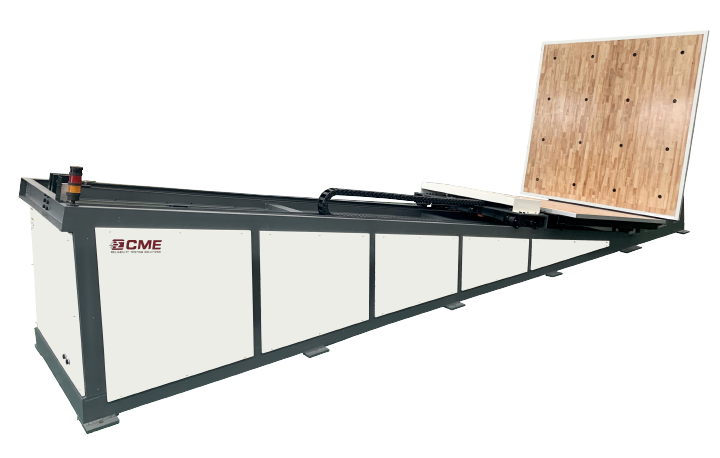

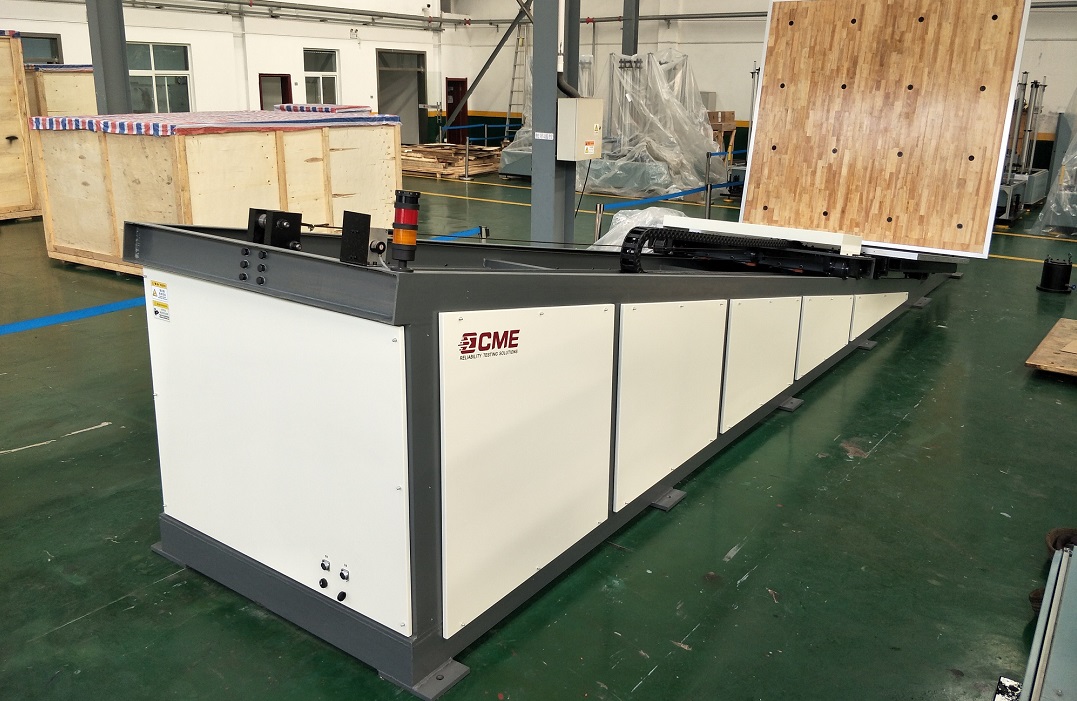

KRD100 斜面沖擊試驗臺
KRD100系列斜面沖擊試驗機模擬了產品包裝在實際環境中抗沖擊損壞的能力，如搬運、貨架的堆疊、電機的滑動、機車的裝卸、產品的運輸?shù)鹊?。本設備也可作為科研機構、高等院校、包裝技術測試中心、包裝材料制造廠以及外貿、運輸?shù)炔块T進行斜面沖擊的常用試驗設備。
型號: KRD100
最大負載 (kg): 3000
沖擊速度范圍 (m/s): 1.2~3.87/ 0.59~2.35 (可定制)
標準: ISTA 1A, 1B, 1E, 2A, 2B, 3B, 3E, ATSM D 880, ASTM D 5277
軌道與水平傾斜角度: 10°±1°
性能特點
靈活的低阻尼滑車，重復精度高，達到要求的變速值；
高強度低磨擦型材導軌，有利于滑車實現準確的自由滑行；
對于重載試品，可增加復合式滑車臺面水平旋轉機構，便于用戶安裝試件；
堅硬的木質或鐵質滑動臺面，有效保護試件表面；
完善的控制測量系統，操作簡單方便，集控制與測量一體化；
獨有的提升與釋放方式，具有明顯的先進性和可靠性；
安裝時客戶只需將機器固定在地面上，無其它復雜的操作或安裝。

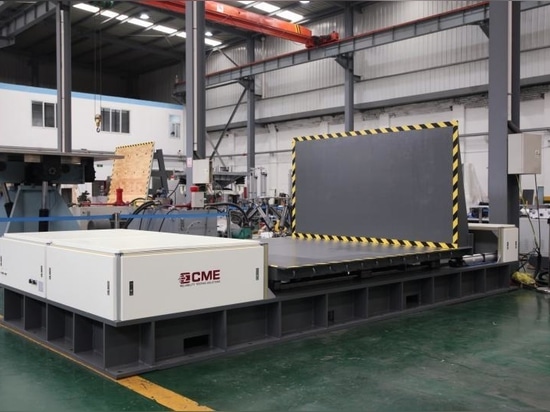

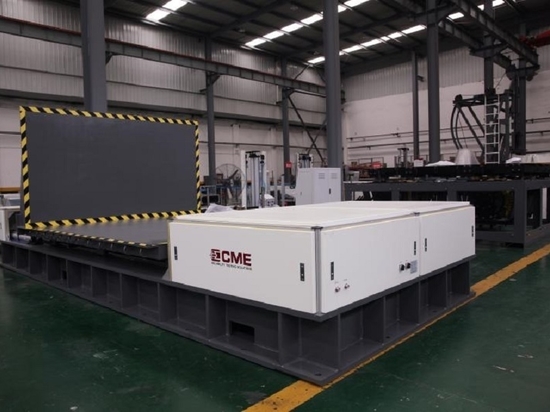

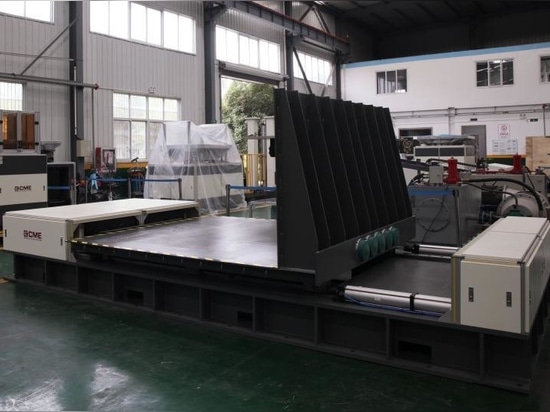

KRD100H 水平?jīng)_擊試驗臺
KRD100H水平?jīng)_擊試驗臺用于測量和確定產品或包裝的水平?jīng)_擊強度，并評估水平?jīng)_擊環境下測試單元的可靠性和結構完整性。
根據ISO 2244 -包裝-完整的填充運輸包裝-水平?jīng)_擊試驗; 該試驗既可以作為單一試驗來調查水平?jīng)_擊的影響，也可以作為一系列試驗的一部分來測量包裝對包含水平?jīng)_擊危險的系統的承受能力。
- 型號: KRD100H
- 最大負載 (kg): 2000
- 臺面尺寸 (mm): 2400*2400
- 沖擊速度: 3.5m/s
- 標準：ISTA 1A, 1B, 1C, 1E, 1G, 1H, 2A, 2B, 2C, 3B, 3E, 3K; ATSM D 4003; ASTM D 880
