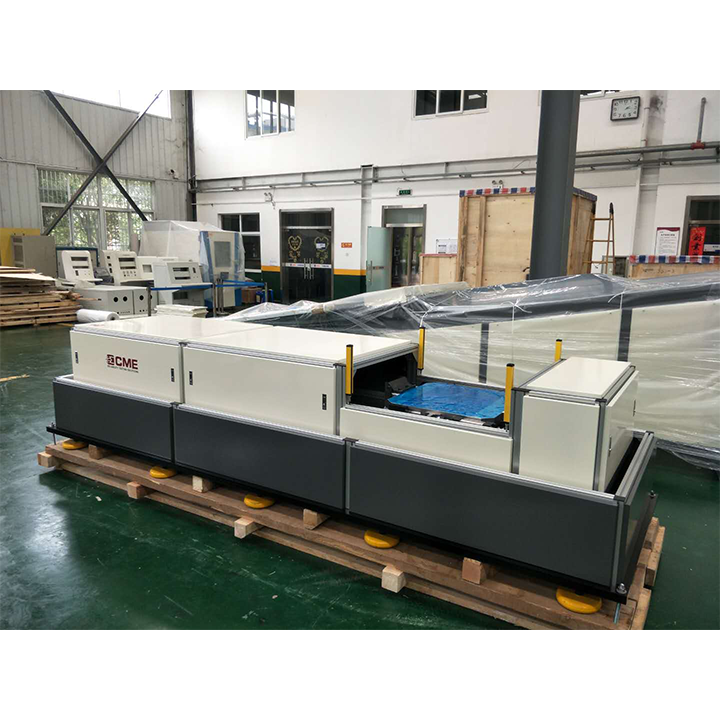

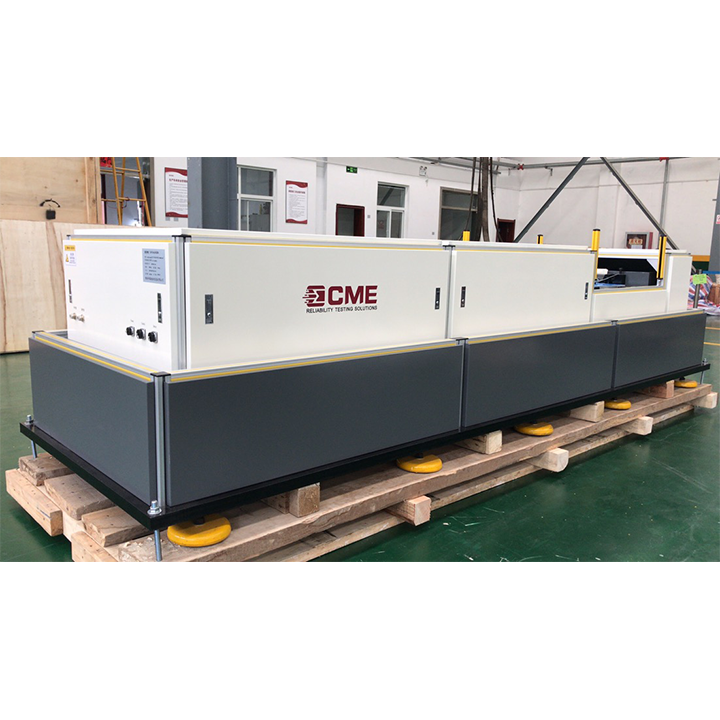

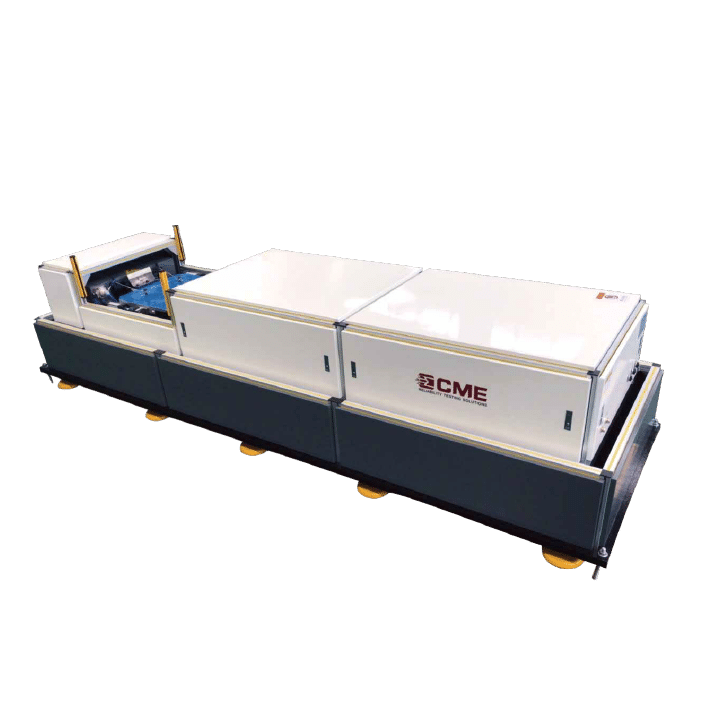

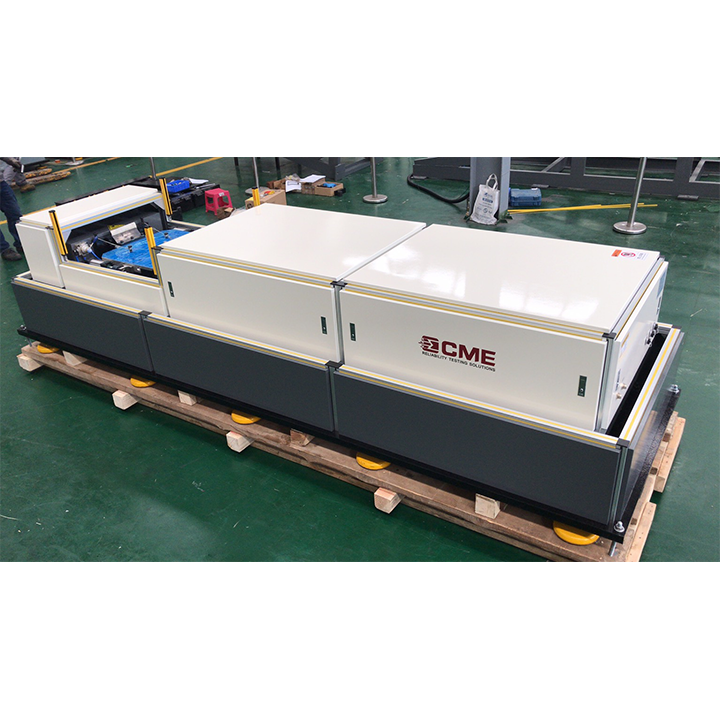

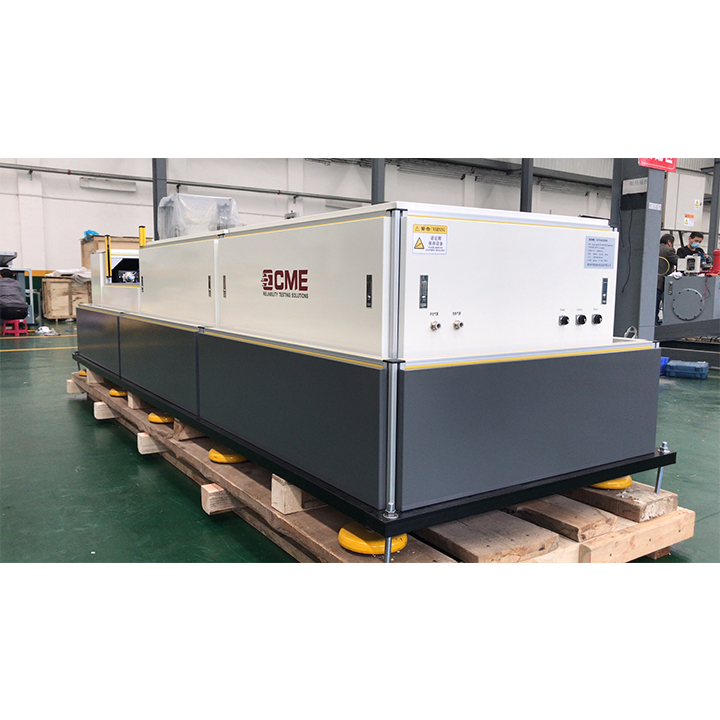

KRD15系列是目前技術處于領先的沖擊響應譜試驗機，采用壓縮氣體蓄能提供沖擊能量，推動沖擊錘頭沖擊諧振板，產生高能沖擊。與傳統的擺錘式?jīng)_擊響應譜試驗機相比，該儀器具有能量高、性能穩定、可靠性高、重復性好、調節方便、安全環保等優點。主要應用于航天、航空和船舶等行業。
系統采用氣壓蓄能驅動帶動沖擊錘，驅動力大，響應速度快，結構可靠；
通過調節氣壓來調節驅動沖擊能量，操作方便，效率高；
響應譜專用底座，可提高響應板的安裝位置，方便用戶安裝試件和調整墊片。此外，響應板安裝位置的剛度大大提高，使其更好地固定在地基上，承受較大的沖擊載荷；
設計了兩級安全保險開關，充分保障操作人員的安全；
該操作軟件具有沖擊響應譜試驗機控制、沖擊數據收集和響應譜分析功能。
技術指標
參數 | KRD15－50 | KRD15－100 | KRD15－200 | KRD15－500 | KRD15－1000 |
載荷 (kg) | 50 | 100 | 200 | 500 | 1000 |
臺面尺寸 | 500×500 | 600×600 | 800×800 | 1000×1000 | 1200×1200 |
響應頻率范圍(Hz) | 10-10000 | ||||
最大響應加速度 | 15000 | 12000 | 10000 | 8000 | 6000 |
上升段斜率 (dB/Otc) | 6～9 | ||||
容差范圍(±Db) | 6～9 | ||||
外形尺寸 | 3700×1200×850 | 4000×1200×850 | 4300×1440×850 | 4500×1640×850 | 4700×1840×850 |
臺體電源要求 | AC220V ± 10%，50Hz | ||||
臺體重量 | 3000 | 3500 | 3600 | 3800 | 4000 |
工作環境 | 溫度 0 ～ 40℃; 濕度 ≤ 80% 不結露 | ||||
