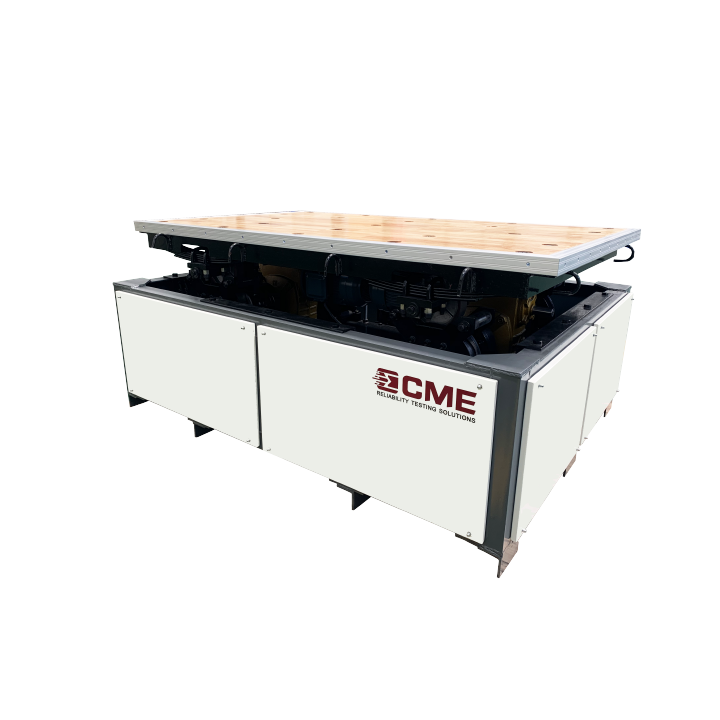

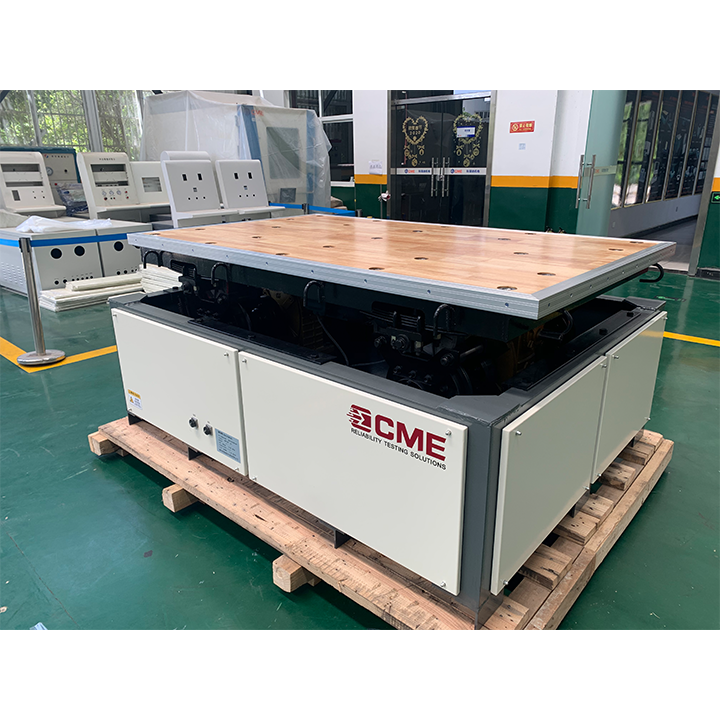

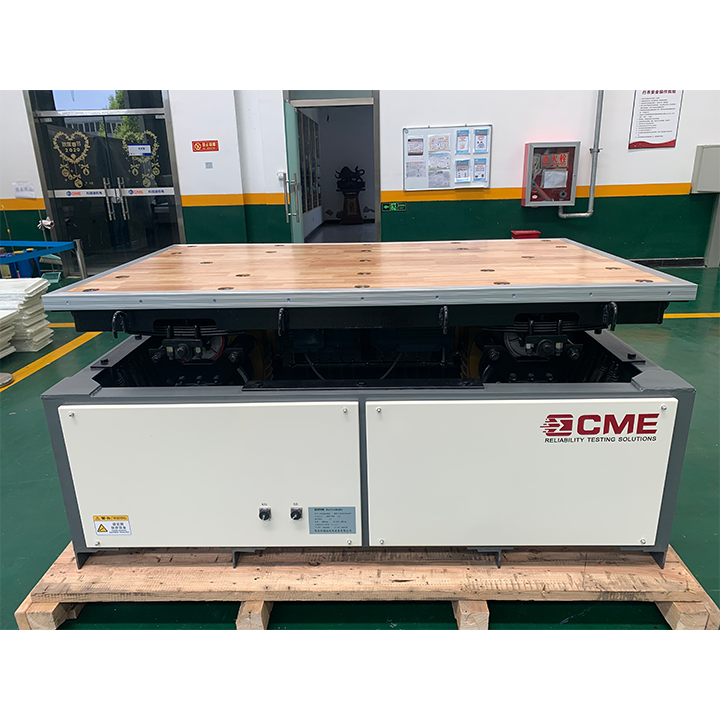

KRD50系列公路模擬運輸試驗臺是模擬特定負荷的各類物品在運輸過程中所承受的沖擊、振動等實際路況，評估實際工況對于物品的裝卸、運輸、包裝、封裝或內部結構造成的影響，從而對物品及物品的包裝給予評定或確認。
采用分頻段接近的方法來模擬寬帶隨機振動，每個分頻段里包含一個主自然頻率并滿足分頻段的功率譜。試驗臺的振動量級以及運轉時間與實際路譜是一致；
采用卡車底盤懸掛技術，加速因子可調節；
交流變頻控制；
無需專用地基，無其它復雜的操作或安裝。
技術指標
型號 參數 | KRD 50－200 | KRD 50－300 | KRD 50－600 | KRD 50－1000 | KRD 50－1500 | KRD 50－3000 | KRD 50－4000 | KRD 50－6000 |
最大荷載 | 200 | 300 | 600 | 1000 | 1500 | 3000 | 4000 | 6000 |
振動波形 | 寬帶隨機振動波 | |||||||
瞬時概率密度函數 | 近似正態分布 | |||||||
加速度總均方根值 (m/s2) | 3.2 | |||||||
模擬車速 (km/h) | 20～80 | |||||||
模擬路面 | 三級公路中級路面與四級公路中、低級路面 | |||||||
加速度等級 | 1:1 | |||||||
試品重心高度 | ＜500 | ＜600 | ＜700 | ＜800 | ＜900 | ＜1000 | ＜1200 | ＜1500 |
工作臺面尺寸 (mm) | 1500×700 | 2000×1200 | 2200×1200 | 2700×1650 | 2700×1800 | 3600×2600 | 4000×2800 | 5000×3500 |
消耗功率(kVA) | 6 | 10 | 12 | 25 | 30 | 40 | 70 | 90 |
外形尺寸 (mm) | 1700×850 ×950 | 2000×1500 ×950 | 2200×1500× 950 | 2900×2200×1250 | 2950×2250×1250 | 3600×2600×1450 | 4000×2800×1550 | 5000×3500×1750 |
臺體重量 | 1600 | 2500 | 3000 | 5000 | 6000 | 8000 | 10000 | 15000 |
工作環境 | 溫度0～40℃，濕度≤80%（不結露） | |||||||
標準 | GB/T4857.15－89 QJ/T815.1-94 QJ/T815.2-94 GJB150.16-86 | |||||||
