如何根據IEC 60068標準選擇試驗設備——沖擊響應譜試驗
IEC60068標準
IEC 60068是國際電工委員會發布的關于環境試驗的標準系列之一。IEC 60068標準系列為電子和電氣產品提供了一系列環境試驗方法，用于評估產品在各種環境條件下的性能和可靠性。IEC 60068標準系列由多個部分組成，每個部分涵蓋了不同的環境試驗方法和參數，本期主要講的是沖擊響應譜試驗。
IEC 60068-2-81
本部分適用于合成的沖擊響應譜(SRS)試驗，為需要進行復雜特性瞬態響應模擬的元件、設備和其他產品提供了通用的試驗方法。試驗方法的重點在于 SRS及其相關技術的應用。試驗的目的是驗證受試樣品承受規定瞬態激勵的能力，不發生功能和/或結構特性無法接受的降低。當在工作環境中可獲得測量數據時，對沖擊響應進行剪裁非常有用。然而，在試驗設備能力所及的范圍內,沖擊響應譜試驗適用于所有的瞬態激勵。
常見不同應用的試驗頻率范圍示例如表1。
表1 試驗頻率范圍示例
應用類型 | 頻率范圍/Hz |
地震 (地面或安裝在樓板的設備) | 1~35 |
注:這種設備的情況的自然頻率低于1Hz,建議頻率范圍0.1Hz~35Hz | |
運輸 | 1~100 10~100 10~150 10~500 |
飛機 | 10~500 10~2000 |
空間 | 100~5000 |

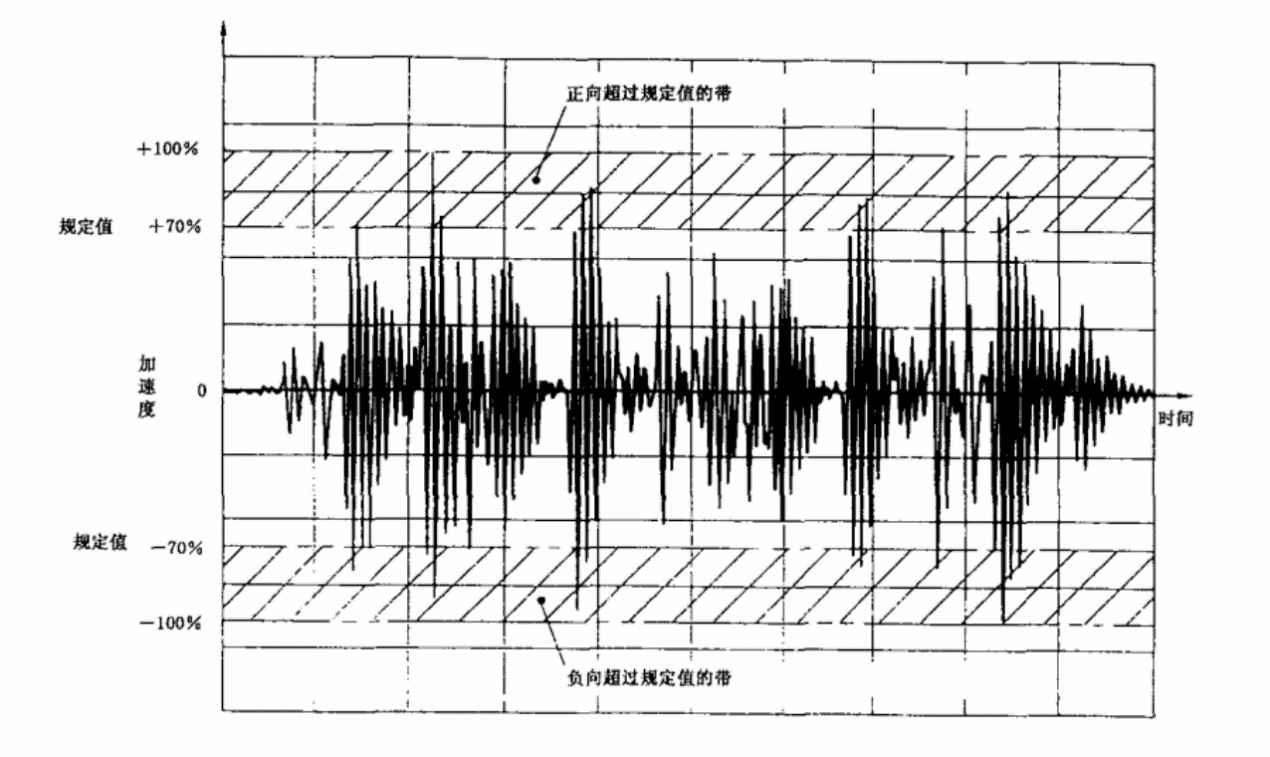

典型的由特定時間歷程激勵的響應示例(規定閾值70%)

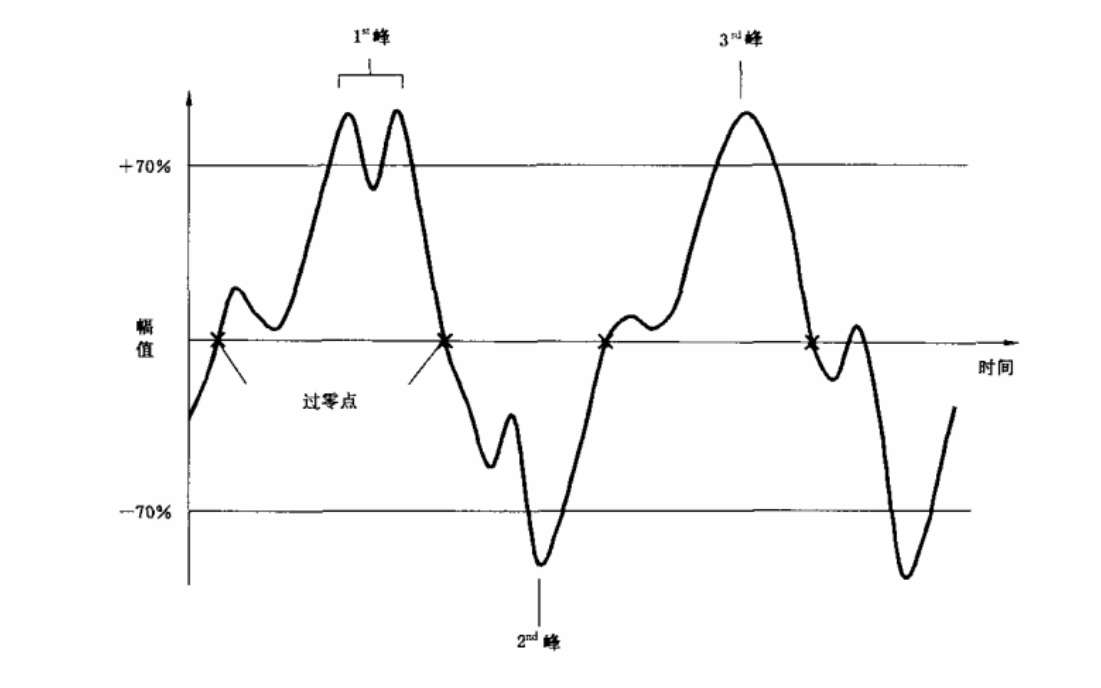

高于規定閾值(70%)峰識別的示例

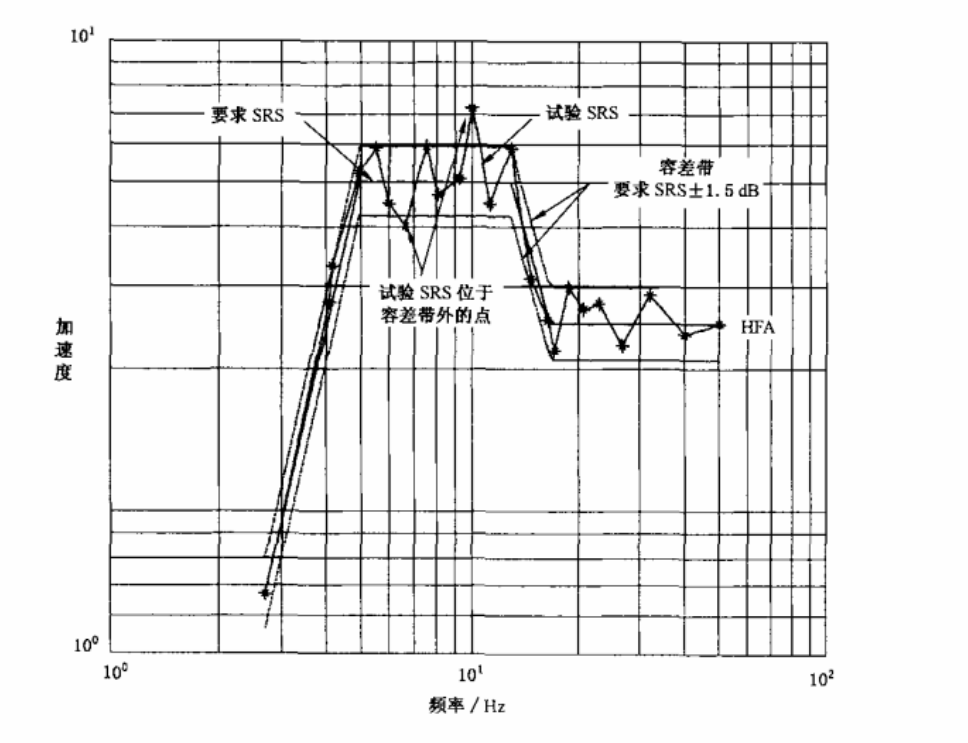

要求響應譜的典型對數圖

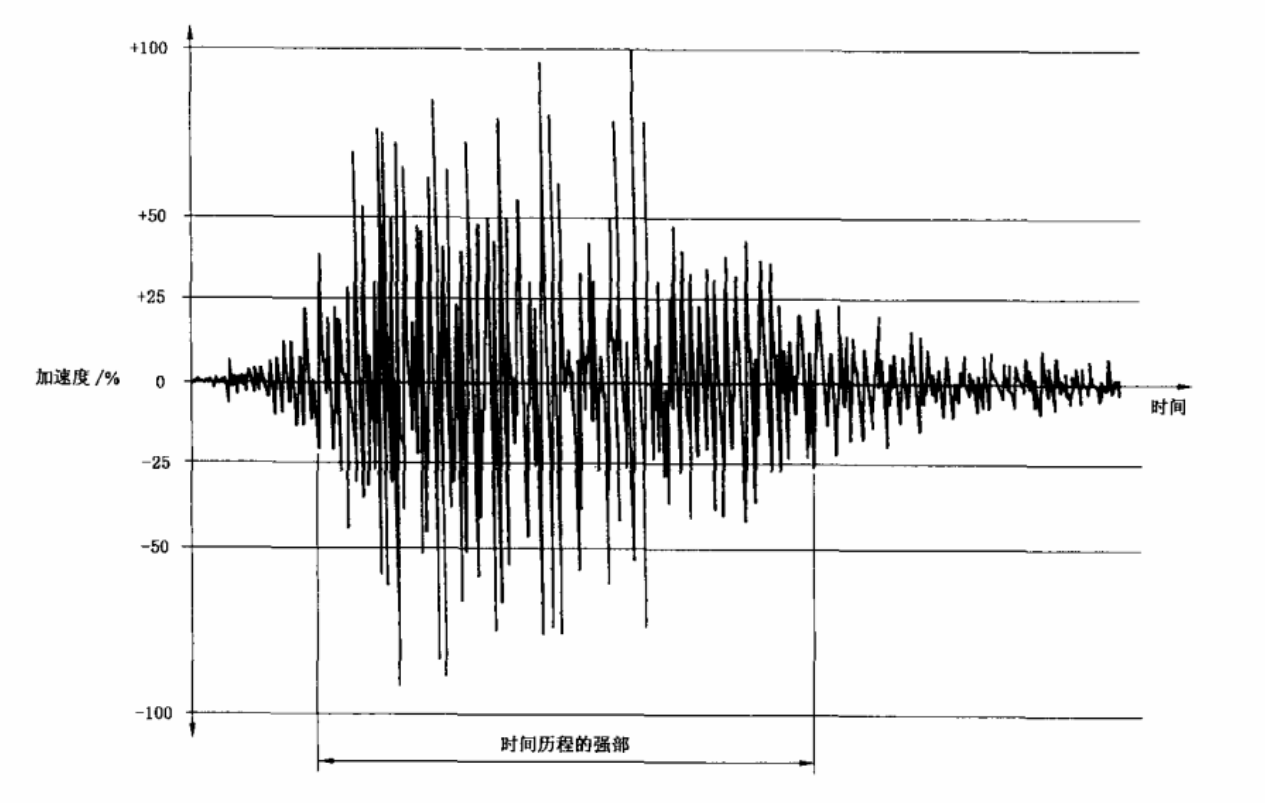

典型時間歷程
許多情況下,有關規范將 SRS規定值的頻率規定得很高。經常出現這樣的情況,是因為 SRS的頻率沒有限制、可延伸到無窮高。SRS將接近相應時間歷程在高頻的最大峰峰值。參考有關規范，試驗設備的最大制約是頻率范圍、功率放大器的輸出功率和表現為最大允許峰值加速度的振動臺動圈的機械強度。
由于頻率范圍和加速度峰值的限制而無法采用振動臺的情況下，可以采用沖擊響應譜試驗機來完成試驗。

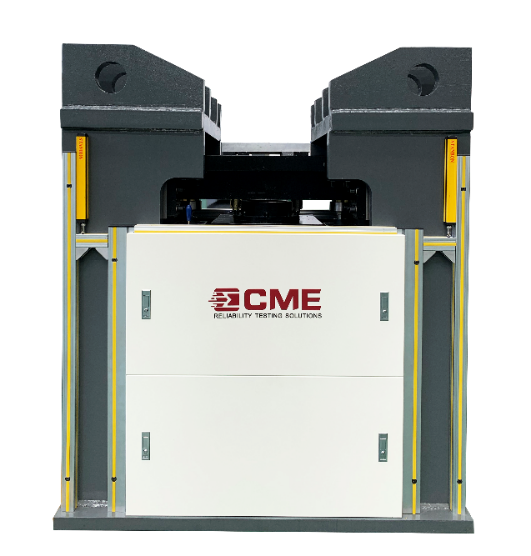

KRD14/KRD15氣動沖擊響應譜試驗機
KRD14/15系列氣動沖擊響應譜試驗機采用壓縮氣體能量提供沖擊能量，推動沖擊錘沖擊共振板，產生高能沖擊。它用于測量和測定電工電子產品或包裝的抗沖擊性能，評價被測產品在沖擊環境中的可靠性和結構完整性。沖擊響應譜是一系列具有不同固有頻率的單自由度線性系統在同一沖擊激勵下響應的總和。當產品受到?jīng)_擊時，其沖擊響應的最大值意味著產品具有最大應力。因此該設備能夠更好地模擬真實環境中所遭受的沖擊波和沖擊能量。
特點：
u 通過調節氣壓來調節驅動沖擊能量，操作方便，效率高
u 控制和測量系統內置SRS規格和公差，方便用戶調整和應用，自動完成測試并生成報告
u 操作軟件具有沖擊響應譜儀控制、沖擊數據采集、響應譜分析等功能
所有型號通用規格：
u 響應頻率范圍(Hz)：10~10000
u 上升段斜率(dB/Otc)：6~9
u 容差范圍(dB)：±6~9
u 電源：單相AC220V±10%，50Hz
u 工作環境：溫度 0～40℃；濕度≤80%, 不結露
