如何根據IEC 60068標準選擇試驗設備——碰撞試驗
IEC60068標準
IEC 60068是國際電工委員會發布的關于環境試驗的標準系列之一。IEC 60068標準系列為電子和電氣產品提供了一系列環境試驗方法，用于評估產品在各種環境條件下的性能和可靠性。IEC 60068標準系列由多個部分組成，每個部分涵蓋了不同的環境試驗方法和參數，本期主要講的是碰撞試驗。
IEC 60068-2-29
本試驗適用于在運輸或使用過程中可能受到反復沖擊的元器件、設備及其他電工產品。沖擊測試也可用于確保樣品的設計在結構強度和質量保證測試方面令人滿意。 它基本上包括使樣品在沖擊試驗機中以指定的時間和峰值加速度經受具有標準化沖擊形狀的重復沖擊。該標準以預定數量的重復半正弦脈沖編寫，具有指定的峰值加速度和持續時間。
測試的目的是結合相關規范使用這些信息，以揭示由反復沖擊造成的累積損壞或劣化，并確定樣品是否可以接受。 在某些情況下，它還可用于確定樣品的結構完整性或作為質量控制工具。
該測試主要用于無包裝及用運輸箱之試件為對象，且運輸箱可視為試件之一部分。
脈寬加速度及速度變化
加速度峰值 | 脈寬 | 速度變化（m/s） |
10 | 16 | 1 |
15 | 6 | 0.6 |
25 | 6 | 0.9 |
40 | 6 | 1.5 |
100 | 2 | 1.2 |
每個方向的碰撞次數
100±5
1000±10
4000±10
各種代表性嚴厲度試驗
嚴厲度之區分 | 元件使用 | 設備使用 | ||
加速度 | 脈寬 | 每一方向碰撞次數 | ||
10 | 16 | 1000 | 公路運輸易碎物品，不包括越野運輸 | 一般穩健性試驗，適用于在無越野要求的輪式車輛中安裝或運輸在安全位置的物品 |
15 | 6 | 4000 | 最小穩健性試驗和在運輸過程中發生主要機械負荷的一般應用項目 | 安裝在固定或重型移動機械控制設備中的物品 |
25 | 6 | 1000 | 在全越野車輛中安裝或運輸在安全位置的物品。 安裝在機械搬運設備上的物品，例如碼頭起重機、叉車 | |
40 | 6 | 1000 | 用于非便攜設備的物品的運輸 | 偶爾可以通過輪式車輛（公路或鐵路）散裝運輸?shù)奈锲?，例如送?/p> |
40 | 6 | 4000 | 用于可移動設備的物品 | 在任何類型的車輛、鐵路、公路或越野運輸中反復散裝的可運輸物品 |
100 | 2 | 4000 | 電話、開關、燈具及彈簧接點 | |

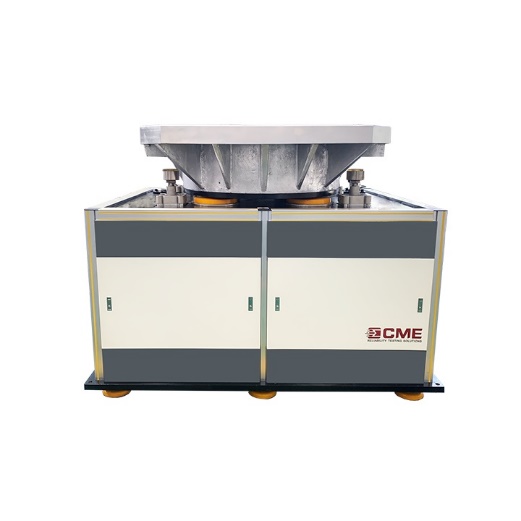

KRD20氣動碰撞試驗臺
KRD20系列氣動碰撞試驗臺取代了傳統的機械凸輪式?jīng)_擊試驗臺，適用于電子元器件、設備等電氣電子產品在運輸或工作過程中的反復沖擊。
特點
u 設備自帶高性能緩沖隔振裝置，無需專用地基
u 全氣動，清潔環保，重復性好，可靠性高
u 通過調節氣體壓力來控制碰撞頻率，實現連續的高頻碰撞
u 測試時間和碰撞頻率可任意設定，測試完成后自動停止

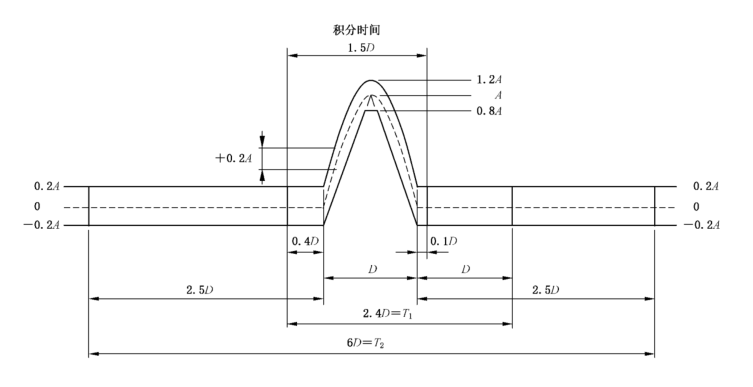

半正弦波的波形和容差范圍
脈沖速度變化的容差應在標稱值的±15％內。脈沖速度變化應從脈沖前0.4D積分到脈沖后0.1D，如圖所示。
橫向運動：
在檢測點上，垂直于碰撞方向的峰值加速度不大于標稱脈沖峰值加速度的30％。
橫向運動比按下式計算：
式中：Ax、Ay------------------同次測量中垂直于主碰撞方向且相互垂直的兩個橫向峰值加速度值（m/s2）；
Az-----------------主碰撞方向上脈沖值加速度（m/s2）。
