如何根據IEC 60068標準選擇試驗設備——振動試驗

IEC60068標準

IEC 60068是國際電工委員會發布的關于環境試驗的標準系列之一。IEC 60068標準系列為電子和電氣產品提供了一系列環境試驗方法，用于評估產品在各種環境條件下的性能和可靠性。IEC 60068標準系列由多個部分組成，每個部分涵蓋了不同的環境試驗方法和參數，本期主要講的是振動試驗。

IEC 60068-2-6&IEC 60068-2-64

IEC 60068-2-6給出的振動（正弦）試驗方法，適用于在運輸或使用期間可能在船舶、航空飛行器、陸用車輛、旋翼飛行器空間應用；以及因機械或地震現象導致旋轉、脈動或擺動力產生共振的元件、設備和其它產品。本試驗讓樣品承受一段給出頻率的正弦振動，或承受在一定的時間周期內處于離散的頻率的正弦振動。用規定振動響應的檢查以確定樣品的危險頻率。

本試驗的目的是確定樣品的機械薄弱環節和（或）特性降低情況。用這些資料，結合有關規范用以判定樣品是否可以接收。在某些情況下，本試驗方法可用于論證樣品的機械結構完好性和（或）研究它們的動態特性。也可根據經受本試驗不同嚴酷等級的能力來劃分元器件等級。

頻率范圍

有關規范應從表1中選取一個下限頻率，并從表 2 中選取一個上限頻率來確定頻率范圍。推薦的頻率范圍見表 3

表1 下限頻率

 表2 上限頻率

表3 推薦頻率范圍

IEC 60068-2-64提供了隨機振動標準的試驗方法,用以確定樣品在承受規定的隨機振動試驗下未出現不可接受的功能退化和(或)整體結構的符合性的前提下抵抗動態載荷的能力。寬帶隨機振動可以用來識別應力累積效應和特定功能的退化。這些信息和相關規范相結合，可以用來評定樣品是否可接收。本部分適用于在運輸或工作環境中可能遭受隨機振動的樣品，如在飛機、太空飛船和陸地交通工具中,它主要用于沒有包裝的樣品，以及在運輸過程中其包裝作為樣品本身一部分的樣品。

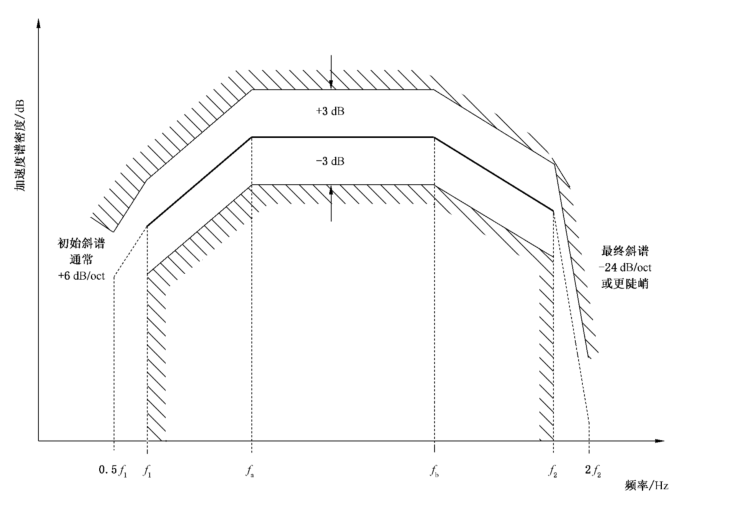

圖1 加速度譜密度的容差范圍、初始斜率與最終斜率

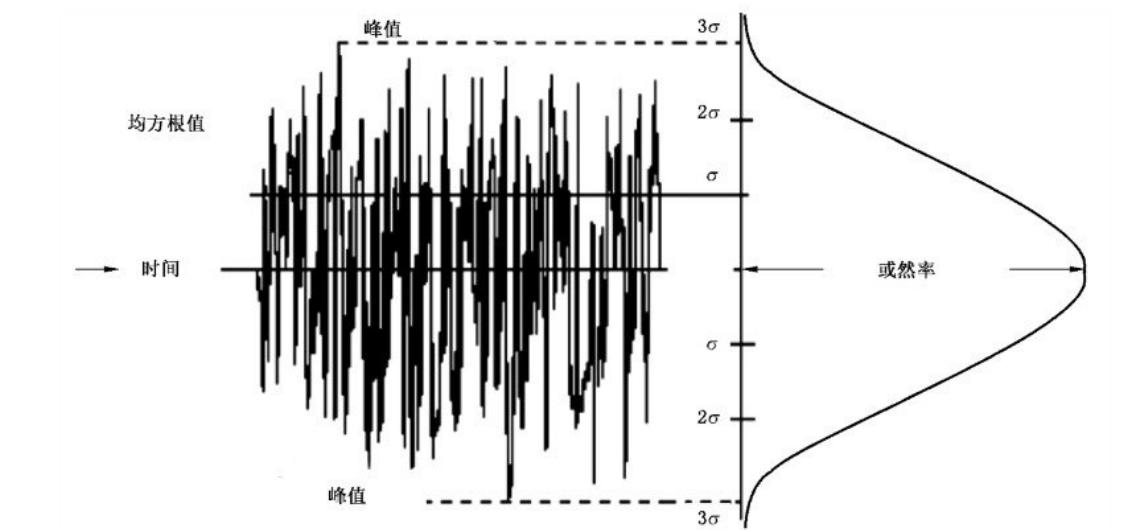

圖2 隨機激勵時間歷程

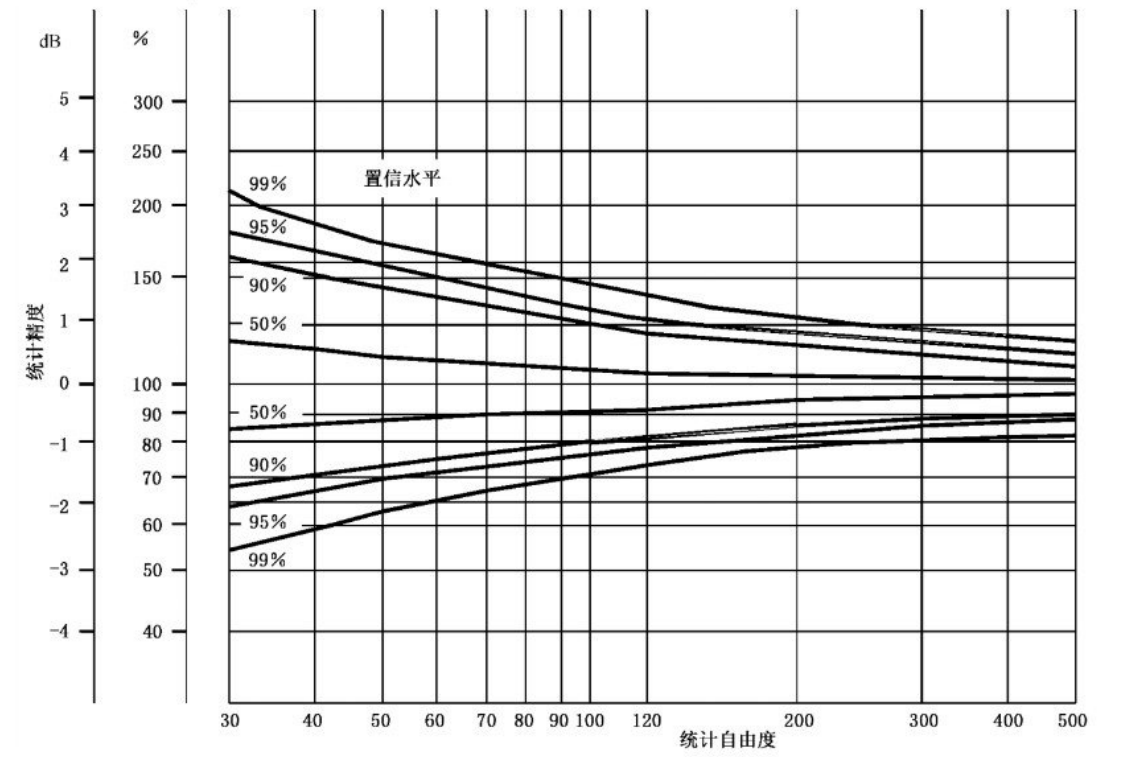

圖3 在不同置信水平下加速度譜密度的統計精度與自由度的關系

KRD70 液壓振動試驗臺

KRD70系列液壓振動臺通過電液伺服閥將高壓液體的能量轉化為油缸往復運動的動力。特別適用于要求低頻和高強度的振動試驗。可實現正弦、隨機、多點激勵和沖擊試驗（正弦、隨機、正弦對隨機、隨機對隨機或共振搜索駐留）。用于再現運輸車輛、散裝包裝產品、機械、電氣、電子產品在實際環境中的振動，從而優化產品結構，節約成本。

電液伺服振動具有響應速度快，抗負載的剛度高，控制方式靈活等優點，其激振力可達數十萬牛頓以上，可得到大位移幅值。結構尺寸小，結構牢固，可承受橫向負載。電液伺服振動是以液壓動力元件作為執行機構，根據閉環反饋原理，使系統的輸出跟蹤給定信號的控制系統，而且可以對輸入量進行變換與放大，適用于航空、船舶、汽車、地震等行業的各類產品試驗。

液壓振動臺可執行重復正弦掃頻、共振駐留，以及隨機振動測試，可以應用于：

u  設計產品包裝，以更符合實際環境的需要

u  評估產品及組件的耐損壞及疲勞性能

u  節省包裝材料

u  減少運輸所導致產品損壞的機率

u  節省產品維護成本

特點

u  實現正弦振動、隨機振動、多點激勵、沖擊

u  可用于模擬地震激勵和彈藥加載，具有低頻、高作用力的特點

u  高強度鑄鋁或鑄鎂臺面保證振動均勻一致，再現性高，避免臺面變形

正弦試驗

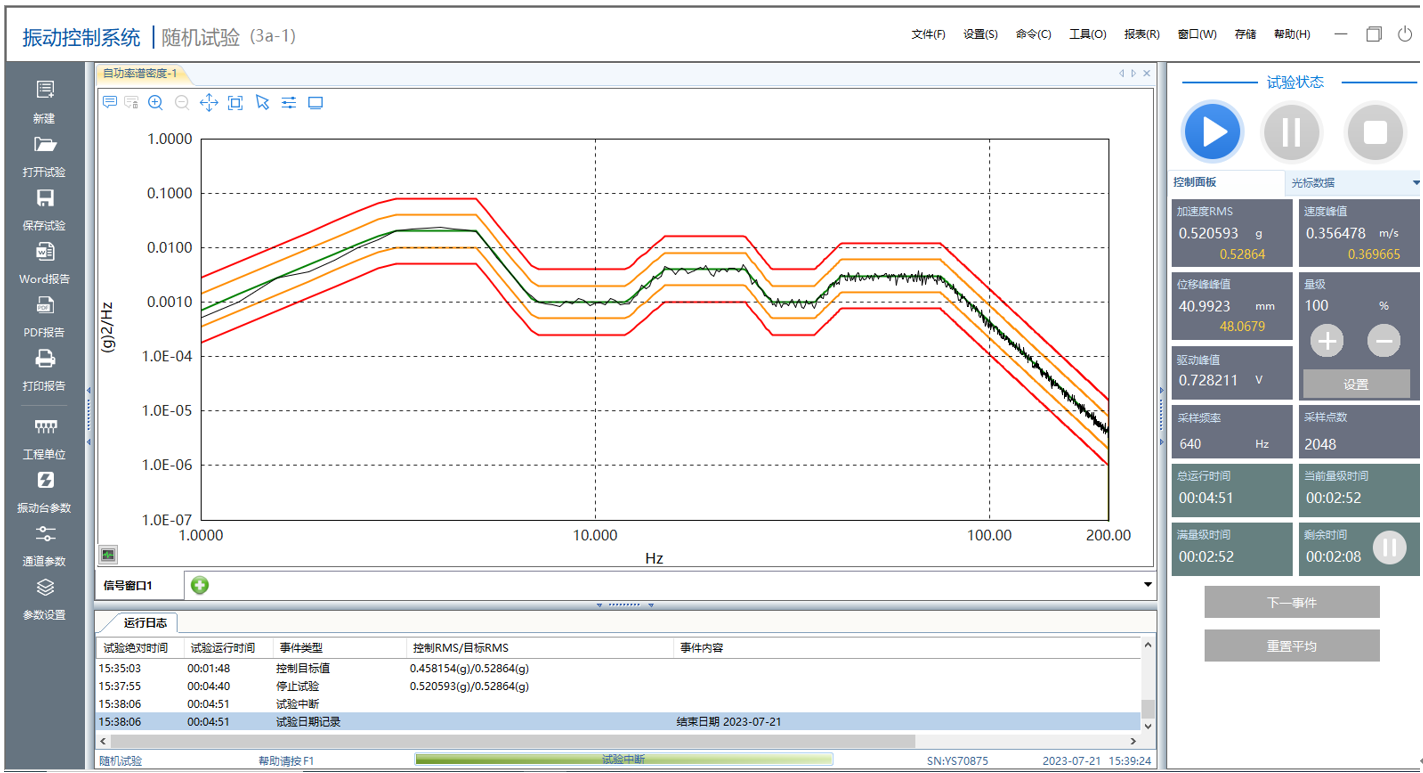

隨機試驗
